Aluminium glazen balustrade

Aluminium glazen railing is een railingsysteem dat een structureel frame van aluminiumlegering combineert met opvulpanelen van veiligheidsglas. Van de vele beschikbare configuraties is Vionta gespecialiseerd in deframeloos ontwerp met bovenrail— een systeem waarbij de glaspanelen zich tot de volledige hoogte uitstrekken zonder zichtbare horizontale aluminium balk die de bovenrand afdekt. De strakke, ononderbroken glaslijn is het bepalende visuele kenmerk van deze stijl, en het is de belangrijkste reden waarom architecten en ontwikkelaars deze stijl specificeren voor hoogwaardige residentiële en commerciële projecten.

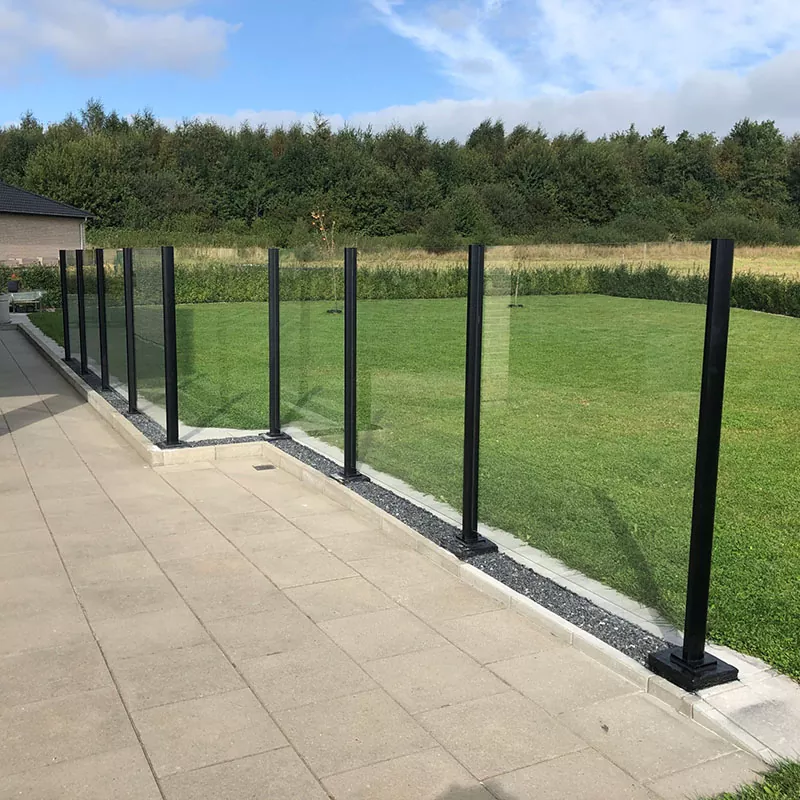

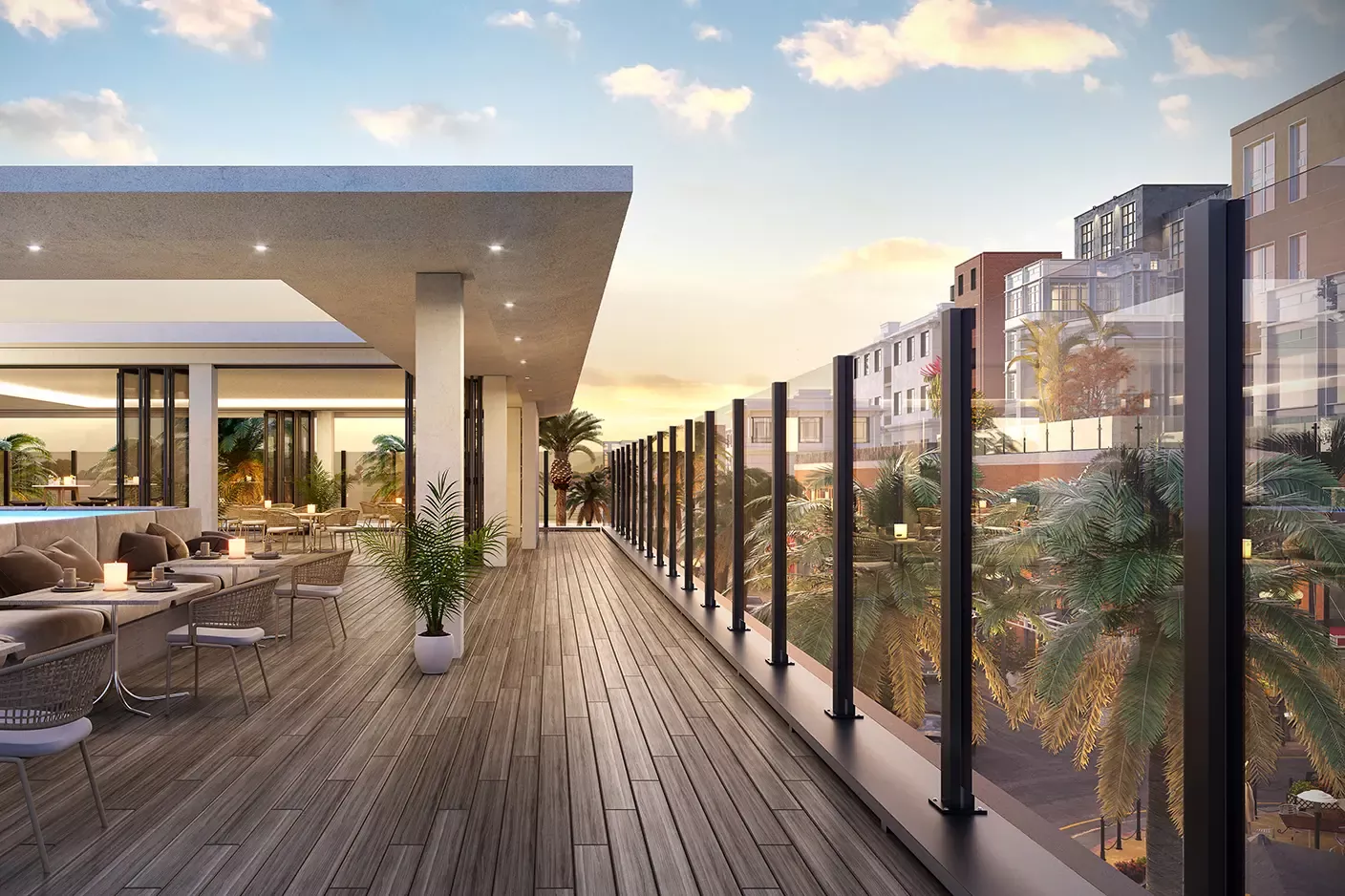

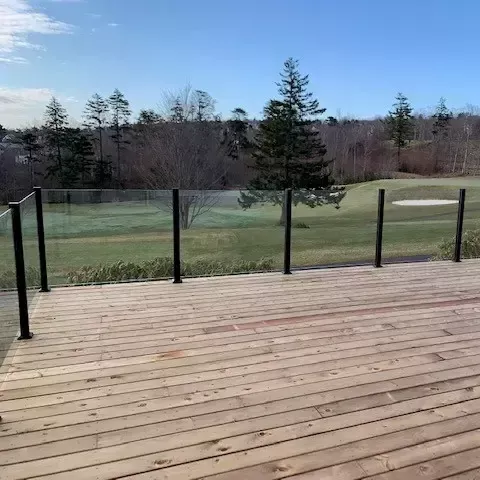

Dit type reling komt voor op balkons, terrassen, zwembaddekken, trappen, tussenverdiepingen en randen van hotelgangen – overal waar het behouden van een zichtlijn of het creëren van een gevoel van open ruimte een ontwerpprioriteit is. Omdat het aluminium geconcentreerd is aan de basis en palen in plaats van het glas aan alle vier de zijden in te kaderen, verdwijnt de structuur uit het zicht en wordt het glas de focus.

Frameloos topontwerp: wat het is en waarom het ertoe doet

Bij een conventionele aluminium glazen balustrade loopt een horizontale aluminium bovenrail over de volledige lengte van het systeem, die de glaspanelen afdekt en de staanders aan de bovenkant aan elkaar koppelt. Het aluminium is van beide kanten zichtbaar, creëert een horizontale lijn die het zicht verdeelt en definieert het systeem als een duidelijk door de mens gemaakte architectuur die voor alles staat wat daarbuiten ligt.

Bij een frameloos bovenbladontwerp wordt die bovenrail geheel verwijderd of vervangen door een slanke glazen randkap die op afstand vrijwel onzichtbaar is. De glaspanelen staan ​​op volledige hoogte, de bovenranden zijn gepolijst en zichtbaar of voorzien van een minimaal U-profiel dat niet boven de glaslijn uitsteekt. Vanuit een staande of zittende positie is het visuele resultaat een transparant vlak van enkel- tot ooghoogte zonder horizontale onderbreking; het zicht daarachter leest als een continue, ononderbroken ruimte.

Dit is niet alleen een esthetische voorkeur. Uit onderzoek op het gebied van residentieel vastgoed en hospitality-ontwerp blijkt consequent dat onbelemmerd uitzicht de waargenomen vastgoedwaarde en de gasttevredenheid verhoogt. Een balkon waar je de oceaan, de tuin of de skyline kunt zien zonder dat een aluminium staaf je gezichtsveld kruist, is een fundamenteel andere ervaring dan een balkon waar het uitzicht verdeeld is. Voor ontwikkelaars is het specificeren van een frameloos topsysteem een ​​van de meest kosteneffectieve manieren om de waargenomen kwaliteit van een buitenruimte te verbeteren.

Frameloze bovenkant versus andere railingstijlen:Een directe vergelijking

Als u begrijpt waar het frameloze topontwerp past ten opzichte van andere gangbare railingconfiguraties, kunt u duidelijk maken welk systeem bij een bepaald project past.

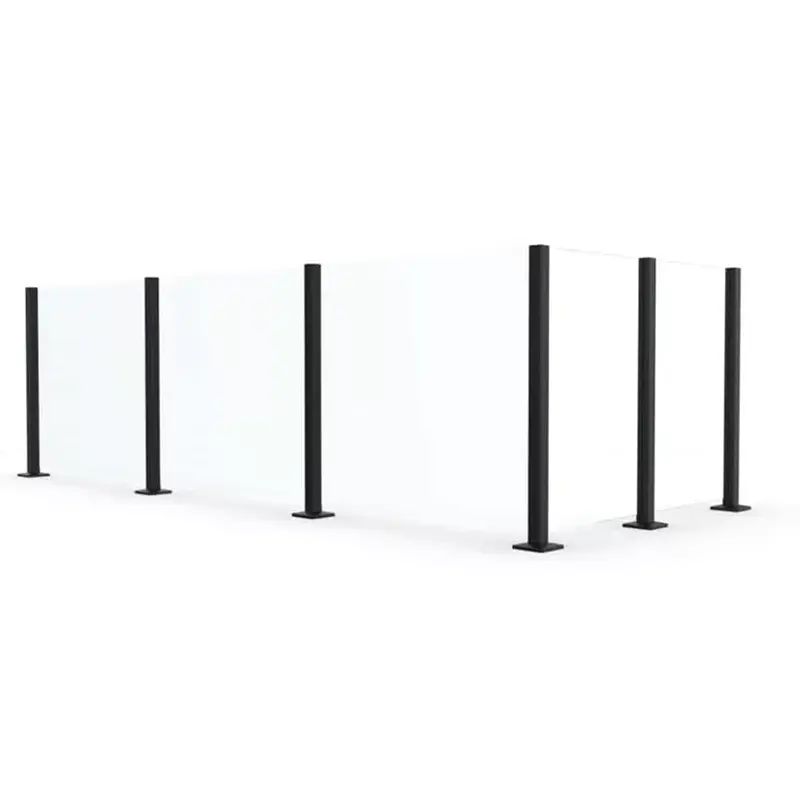

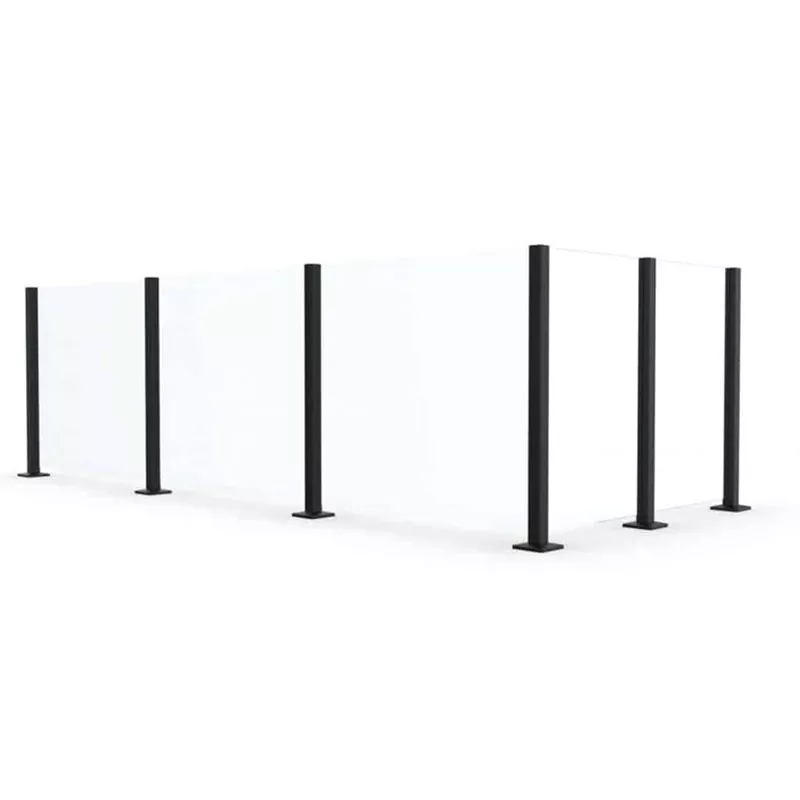

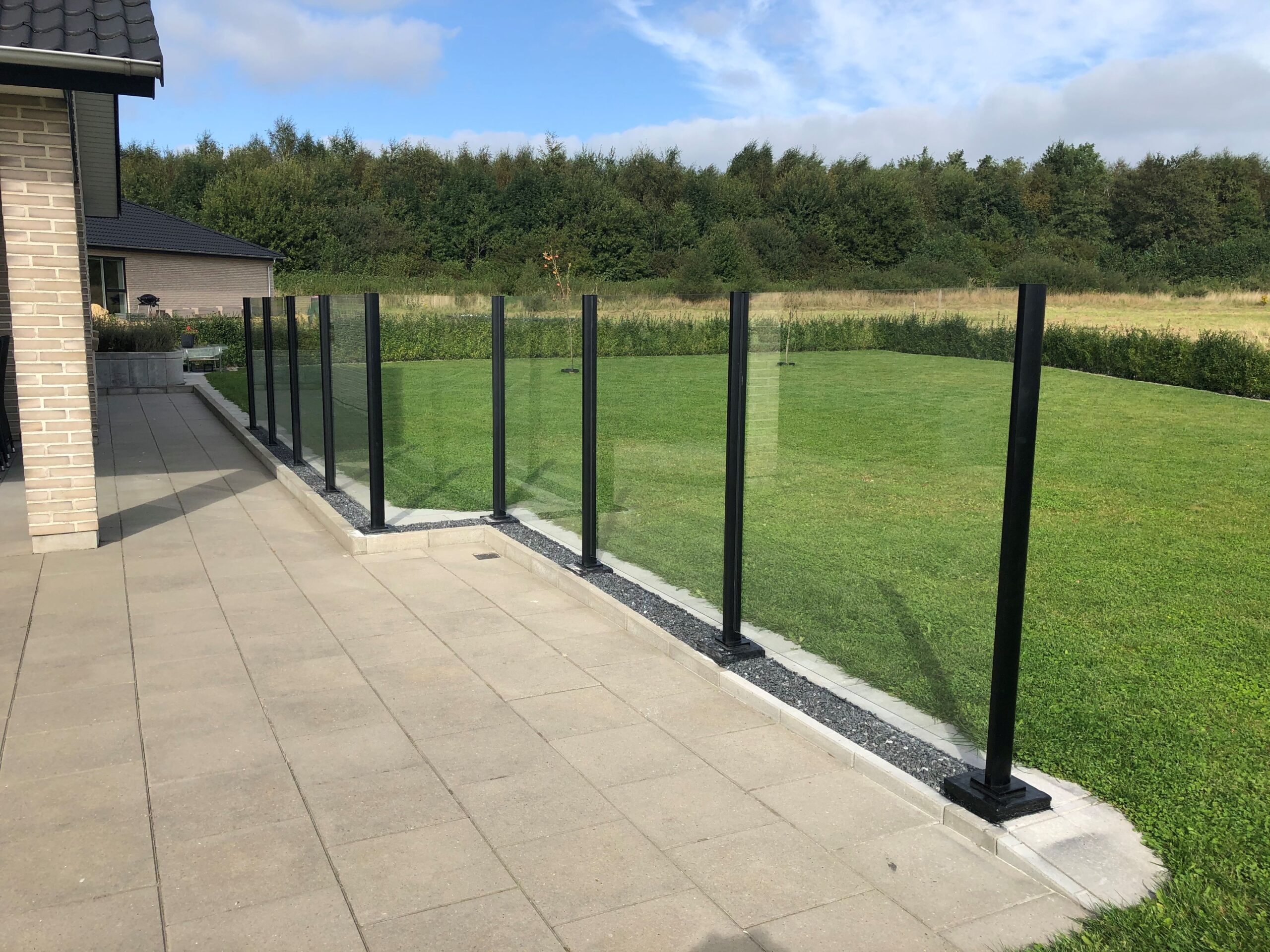

Frameloze aluminium glazen balustrade bovenaan (dit product)

Palen en een basiskanaal dragen de structurele belasting; het glas staat op volledige hoogte zonder bovenrail. Het zicht boven de glaslijn is volkomen helder. De installatie is redelijk eenvoudig: de posities van het basiskanaal en de paal moeten nauwkeurig worden uitgezet, maar er is geen bovenrail om uit te lijnen en waterpas te stellen. Dit is de stijl waarin Vionta zich specialiseert en die het meest geschikt is voor balkons, zwembaddekken en elke locatie waar het behoud van het uitzicht prioriteit heeft.

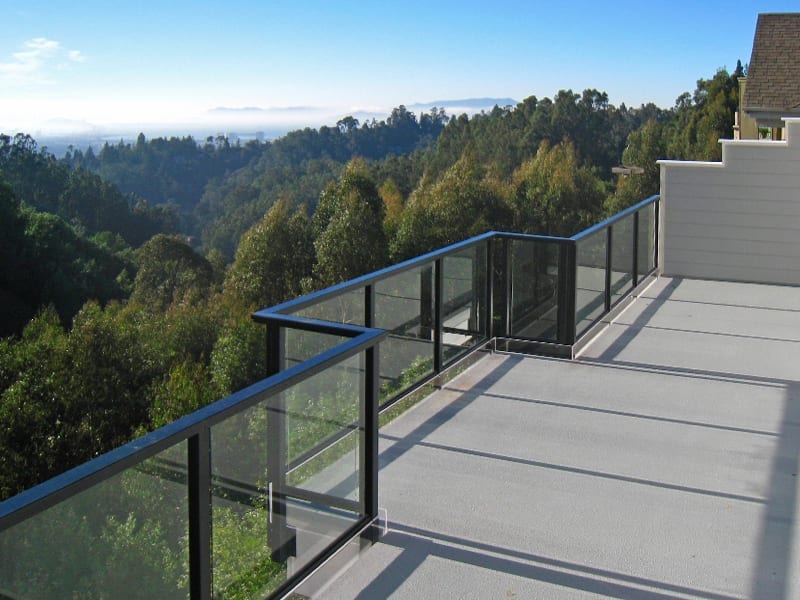

Aluminium glazen balustrade met volledig frame

Aluminium profielen lopen langs de boven-, onder- en beide zijden van elk glaspaneel en vormen een volledig rechthoekig frame rond het glas. Het systeem is zeer stijf en het glas is goed beschermd, maar het aluminium is aan alle randen zichtbaar en de horizontale bovenrail zorgt voor een sterke zichtlijn op ooghoogte. Deze stijl komt vaker voor in commerciële en industriële omgevingen waar robuustheid belangrijker is dan esthetiek, of in toepassingen waar bouwvoorschriften een doorlopende grijpbare leuning aan de bovenkant vereisen.

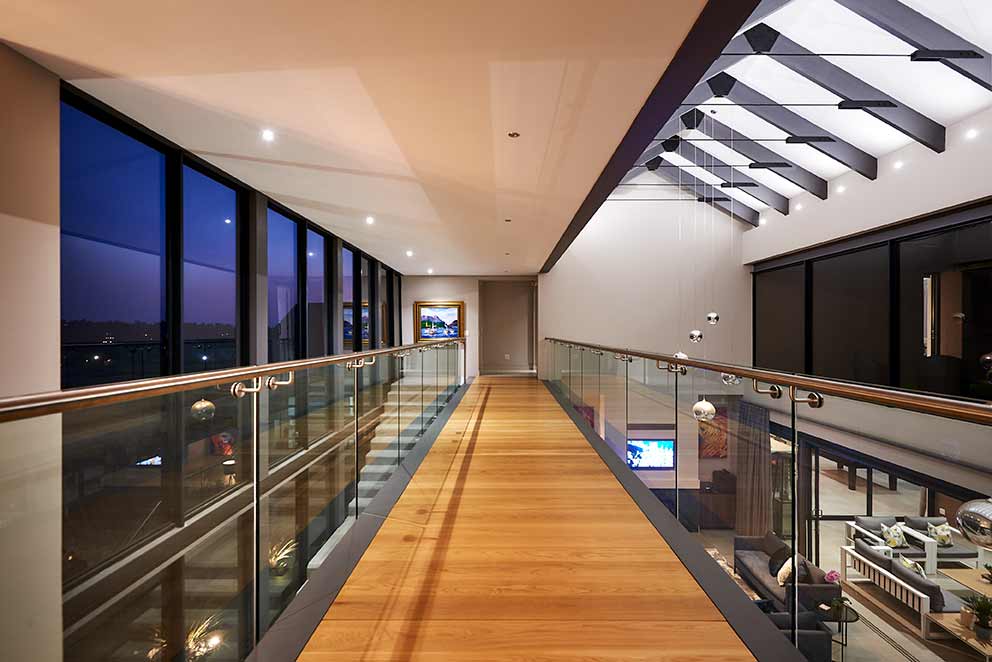

Bovenrail (afgedekt) Glazen balustrade

De palen ondersteunen de glaspanelen en een doorlopende bovenrail verbindt de palen en sluit de glasranden af. De bovenrail is doorgaans een ronde of vierkante buis die tevens dienst doet als grijpbare leuning. Het is beter zichtbaar dan de frameloze topstijl, maar minder hinderlijk dan de volledige omlijsting. Dit is een praktische middenweg voor trappen en hellingen waar volgens de code een grijpbare rail vereist is, maar de ontwerper toch de openheid van glasvulling wil in plaats van massieve panelen of balusters.

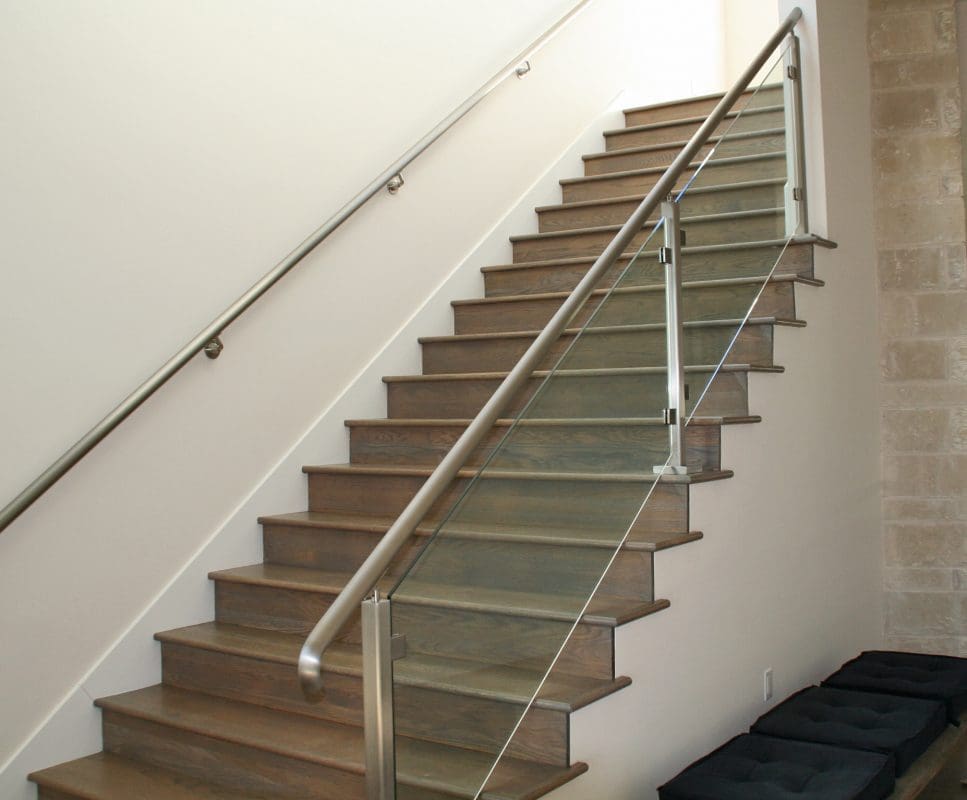

Glazen balustrade van roestvrij staal

Functioneel vergelijkbaar met aluminium glazen balustrade, maar met roestvrijstalen palen, beslag en bovenrail in plaats van aluminium. Roestvrij staal heeft een hogere treksterkte en een opvallend gepolijst of geborsteld metalen oppervlak waar sommige ontwerpers de voorkeur aan geven. Het is zwaarder en doorgaans duurder dan aluminium. De frameloze topstijl is ook verkrijgbaar in roestvrij staal – Vionta levert beide – en de keuze tussen de twee materialen komt vaak neer op esthetische voorkeur, budget en de corrosieomgeving. Voor kustprojecten met directe blootstelling aan zoutnevel is SS316 roestvrij staal van maritieme kwaliteit technisch gezien de duurzamere keuze; op de meeste andere locaties presteert aluminium met een hoogwaardige poedercoating even goed tegen lagere kosten.

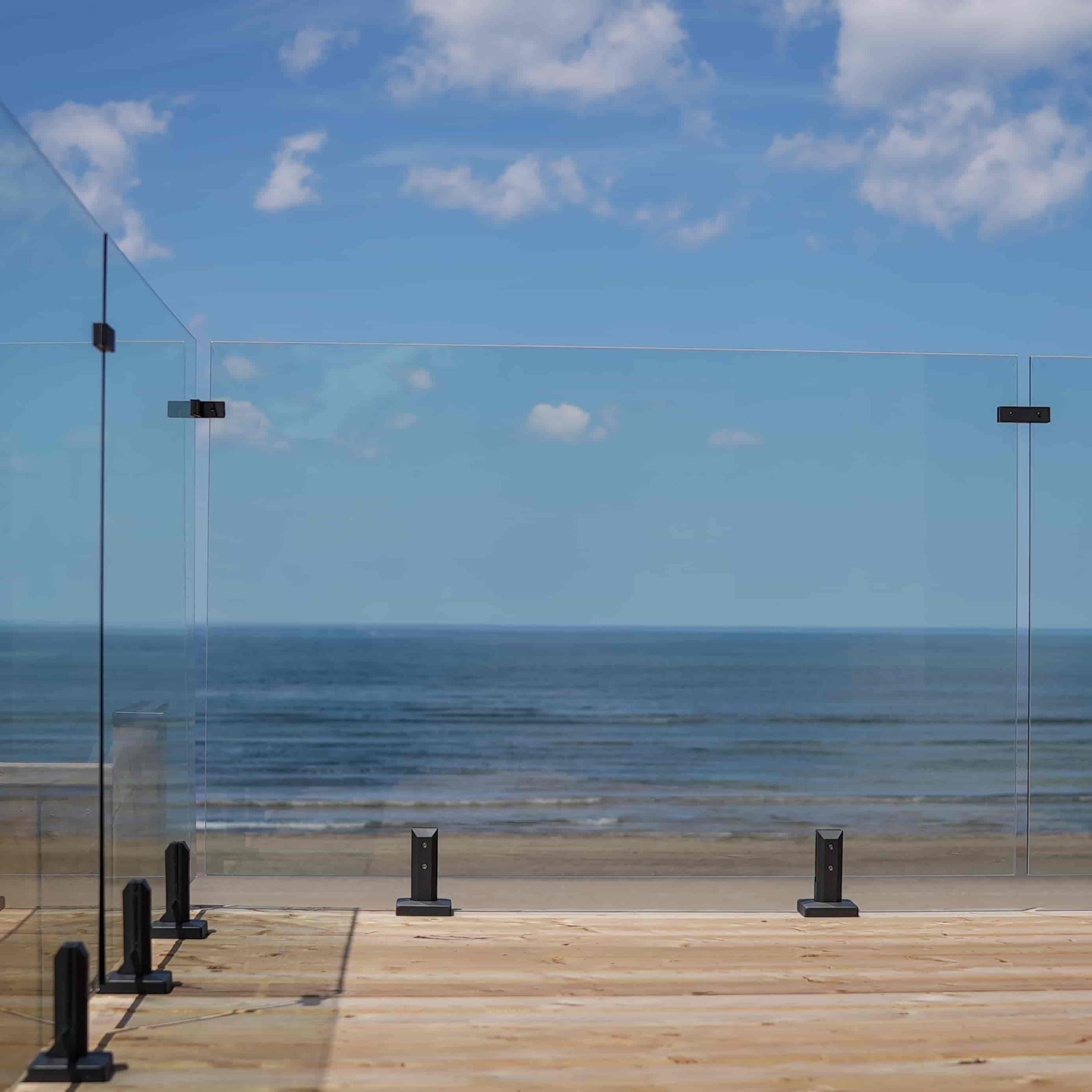

Volledig frameloze (postvrije) glazen balustrade

De meest minimale configuratie: glaspanelen passen direct in een doorlopend basiskanaal, zonder zichtbare palen ertussen, waardoor een ononderbroken glaswand ontstaat. Het glas – doorgaans 12 mm of 15 mm gehard of gelamineerd – fungeert als structureel element en steekt uit vanaf de basis. Hiermee wordt het absolute maximum aan visuele openheid bereikt, maar dit vereist zorgvuldige constructieve engineering, een perfect vlakke en stijve ondergrond voor het basiskanaal en een hogere glasspecificatie. Het is de premiumoptie voor hoogwaardige projecten waarbij het budget geen beperking is.

Productspecificaties

De volgende tabel bevat standaardconfiguratieparameters voor Vionta's frameloze aluminium glazen balustradesystemen met bovenzijde. Alle afmetingen en specificaties zijn aanpasbaar. Geef uw projecttekeningen door en wij bevestigen de juiste configuratie.

Materiaaldetails: aluminiumlegering en veiligheidsglas

Aluminium 6063-T5: waarom deze kwaliteit

De 6063-legering, ook wel architectonisch aluminium genoemd, is de standaardspecificatie voor geëxtrudeerde aluminiumprofielen die worden gebruikt in ramen, vliesgevels en balustrades. Het magnesiumgehalte van 0,45% en het siliciumgehalte van 0,6% zorgen voor een goede treksterkte (minimale vloeigrens van 130 MPa bij T5-temperatuur), terwijl het gemakkelijk kan worden geëxtrudeerd tot complexe vormen met nauwe maattoleranties. Voor een frameloos topsysteem, waarbij het paalprofiel zowel structureel adequaat als visueel slank moet zijn, biedt 6063-T5 de juiste balans. Het heeft ook een uitstekende corrosieweerstand en is geschikt voor zowel poedercoaten als anodiseren met hoogwaardige resultaten.

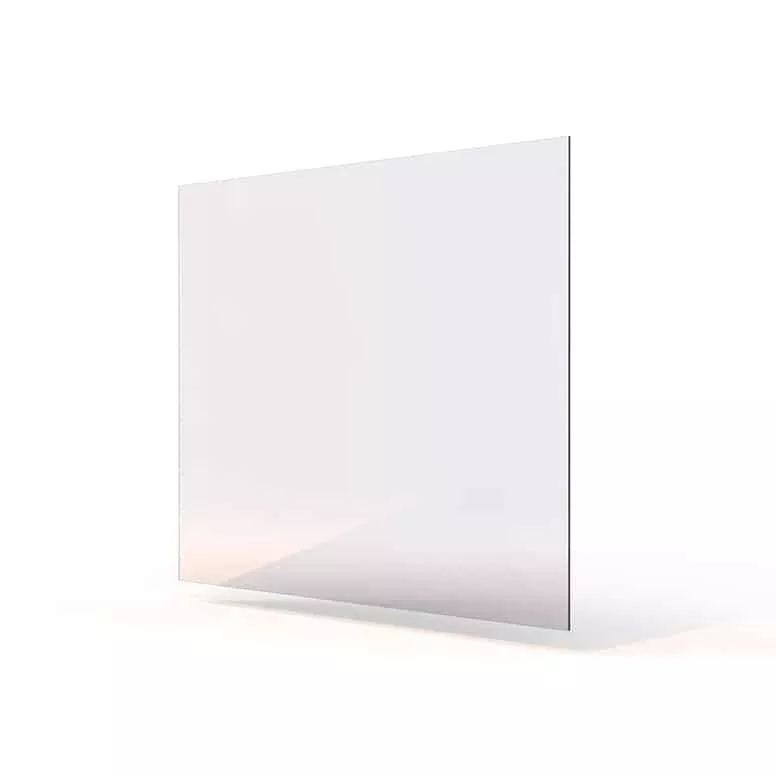

Glasselectie voor frameloze topsystemen

Bij een frameloos topontwerp is de bovenrand van het glas zichtbaar in plaats van opgesloten in een aluminium kanaal, waardoor de randafwerking en glaskwaliteit beter zichtbaar zijn dan bij een framesysteem. Vionta gebruikt voor deze stijl standaard gehard of gelaagd glas met een vlak gepolijste rand.

Gehard glasis de standaardkeuze voor de meeste projecten: het is met warmte behandeld tot ongeveer vier keer de sterkte van gewoon glas en ontworpen om in kleine ronde korrels te breken in plaats van in scherpe scherven. Het is verkrijgbaar in de diktes 8 mm, 10 mm en 12 mm voor paalondersteunde frameloze topsystemen; 12 mm of 15 mm wordt aanbevolen voor grotere paneeloverspanningen of hogere blootstelling aan wind.

Gelaagd glasis gespecificeerd waar paneelbehoud na breuk vereist is: de PVB- of SGP-tussenlaag houdt het glas bij elkaar, zelfs na breuk, zodat het paneel op zijn plaats blijft in plaats van weg te vallen. Dit is het geprefereerde glastype voor verhoogde locaties, openbare gebouwen en elk project waarbij de gevolgen van een vallend paneel ernstig zijn.

Ultrahelder (ijzerarm) glaselimineert de vage groene tint die zichtbaar is op de rand en voorkant van standaardglas. Voor een frameloos topsysteem waarbij de glasrand opzettelijk zichtbaar en zichtbaar is, zorgt het specificeren van glas met een laag ijzergehalte voor een merkbaar schoner, neutraler uiterlijk – vooral op dikkere panelen en in omgevingen met witte of lichtgekleurde aangrenzende oppervlakken.

Veelgestelde vragen

Vraag 1: Heeft het verwijderen van de bovenrail invloed op de structurele veiligheid of naleving van de code?

Nee: de structurele belasting in een frameloos topsysteem wordt gedragen door de staanders, het basiskanaal en de glaspanelen, niet door de bovenrail. De bovenrail in een conventioneel systeem is een leuning en een verbindingsstuk tussen de palen, maar dit is niet wat voorkomt dat het glas doorbuigt onder wind- of stootbelasting. In een correct ontworpen frameloos topsysteem zijn de staanders en het glas zo gedimensioneerd dat ze de volledige ontwerpbelasting kunnen dragen zonder enige bijdrage van een bovenrail. Dat gezegd hebbende, vereisen sommige bouwvoorschriften een grijpbare leuning op een specifieke hoogte (doorgaans 900–1.100 mm) voor traptoepassingen. Voor balkonranden en niveauverschilbarrières is een grijpbare rail meestal niet verplicht. Daarom wordt de frameloze topstijl meestal gespecificeerd op balkons en terrassen in plaats van op trappen. Wij kunnen u adviseren over de naleving voor uw specifieke locatie en toepassing.

Vraag 2: Hoe is de zichtbare glazen bovenrand afgewerkt – is dit veilig?

De bovenrand van elk glaspaneel wordt standaard tijdens de productie vlak gepolijst (gefelst), waardoor de scherpe randen die door het snijproces zijn achtergebleven, worden verwijderd en een gladde, veilig aanvoelende rand ontstaat. De gepolijste rand breekt het licht ook op een aantrekkelijke manier, wat bijdraagt ​​aan de hoogwaardige uitstraling van het systeem. Voor projecten waarbij de bovenrand zich op een hoogte bevindt waar kinderen er gemakkelijk bij kunnen, of waar de ontwerper een meer afgewerkte look wil, kunnen we een slank roestvrijstalen of aluminium U-kapprofiel leveren dat over de bovenrand wordt geklikt. Het is smal genoeg om het frameloze visuele karakter te behouden en tegelijkertijd de glasrand te beschermen tegen afbrokkelen tijdens installatie en gebruik.

Vraag 3: Is de frameloze topstijl geschikt voor buiten- en kustlocaties?

Ja. Het 6063-T5 aluminium dat in de palen en het basiskanaal wordt gebruikt, vormt een natuurlijke passieve oxidelaag die bestand is tegen corrosie in de meeste buitenomgevingen. Voor kustprojecten met directe blootstelling aan zoutnevel adviseren wij geanodiseerde aluminium profielen of een poedercoating op PVDF-basis in plaats van de standaard polyester poedercoating, omdat beide op lange termijn aanzienlijk beter bestand zijn tegen chloride-aantasting. Alle bevestigingen en bevestigingsmiddelen in kustinstallaties moeten worden gespecificeerd in roestvrij staal SS316. De panelen van gehard of gelaagd glas zelf worden niet aangetast door zoute lucht.

Vraag 4: Kan het systeem worden aangepast voor trappen en schuine installaties?

Ja. Hellende (schuine) installaties voor trappen maken standaard deel uit van onze productiemogelijkheden. De paalbasissen zijn voorzien van verstelbare hoekbeugels die rekening houden met de traphelling, en de glaspanelen zijn in een parallellogramprofiel gesneden om de helling te volgen en tegelijkertijd een consistente zichtbare hoogte te behouden. Voor trappen waar een grijpbare leuning vereist is, kunnen we een slank rond of plat roestvrijstalen of aluminium leuningelement op de juiste hoogte toevoegen zonder afbreuk te doen aan de frameloze esthetiek van het glazen gedeelte van het systeem.

Waarom kiezen voor Vionta?

Specialist in frameloze topsystemen.Dit is voor ons geen randproduct; frameloze aluminium glazen balustrades vormen een kernonderdeel van het assortiment van Vionta en onze productieprocessen, gereedschappen en kwaliteitscontroles zijn er specifiek op afgestemd. We hebben het polijsten van de randen, de uitlijning van de palen en de basiskanaaltoleranties verfijnd die bepalen of een frameloze topinstallatie er echt premium uitziet of slechts voldoende is.

Fabrieksdirecte prijzen.Wij vervaardigen elk onderdeel in onze eigen fabriek in Cixi, Ningbo: profielen, poedercoating, glasverwerking en assemblage. Omdat er geen tussenpersonen tussen handelsbedrijven zijn, zijn onze prijzen af ​​fabriek doorgaans 15-30% concurrerender dan gelijkwaardige kwaliteit die via distributeurs wordt geleverd.

Technische ondersteuning van specificatie tot installatie.Ons team kan uw tekeningen beoordelen, de naleving van de windbelasting bevestigen, advies geven over de glasdikte en de paalafstand, en werkplaatstekeningen voor de installateur maken. Voor projecten waarbij structurele documentatie vereist is, kunnen wij lastberekeningsbladen leveren.

Betrouwbare internationale levering.Standaard bulkbestellingen worden binnen 20-30 werkdagen verzonden. We bieden foto-updates tijdens de productiefase, inspectierapporten vóór verzending en gedetailleerde paklijsten. Monsters worden binnen 7-10 werkdagen verzonden.

Stuur onsuw projecttekeningen, locatie en toepasselijke bouwvoorschriften, en wij zullen binnen 24 uur reageren met een gedetailleerd specificatieadvies en een offerte.
