Kabelleuning versus kabelbalustrade: het verschil begrijpen

De twee termen zijn gerelateerd, maar beschrijven verschillende producten met verschillende functies en codevereisten.

Bij het specificeren van kabelleuningen voor een trap is de grijpbaarheidseis van de bovenrail niet onderhandelbaar onder de meeste residentiële en commerciële codes. Vionta Metal ontwerpt leuningconstructies met deze compliance-eis als uitgangspunt.

Wat is een kabelleuning?

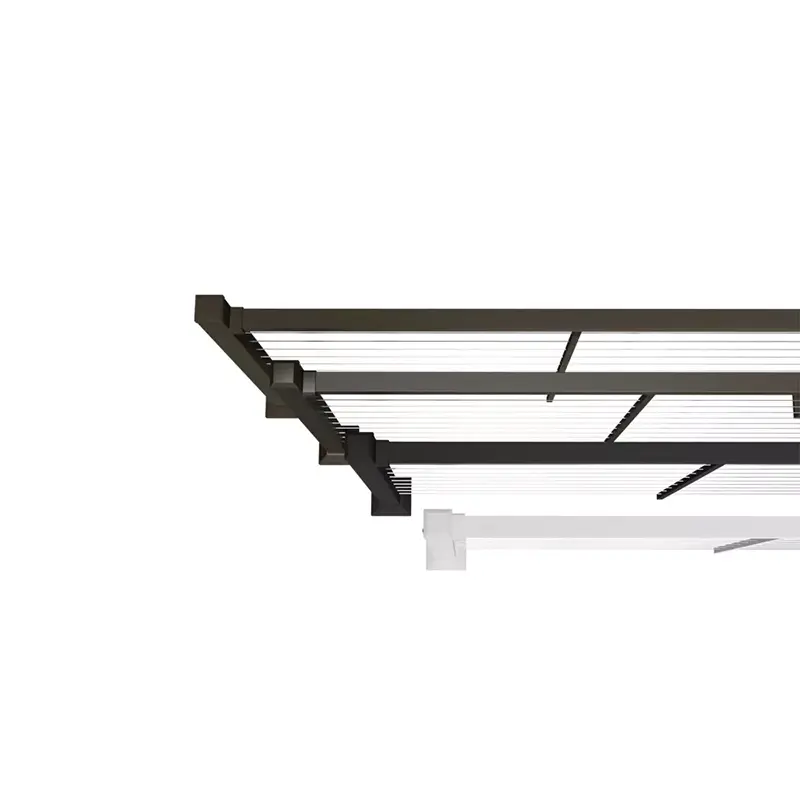

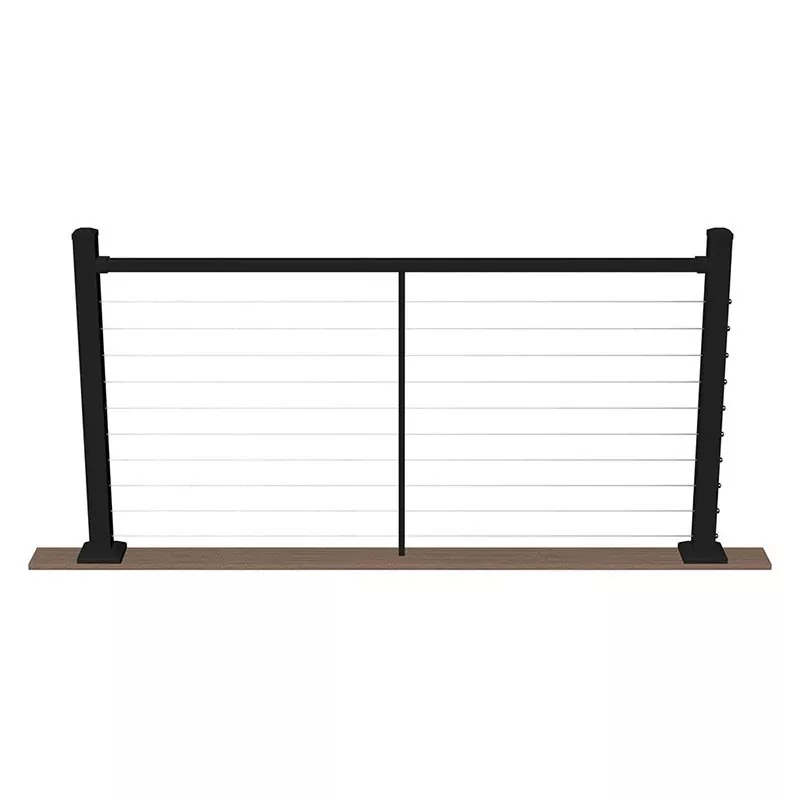

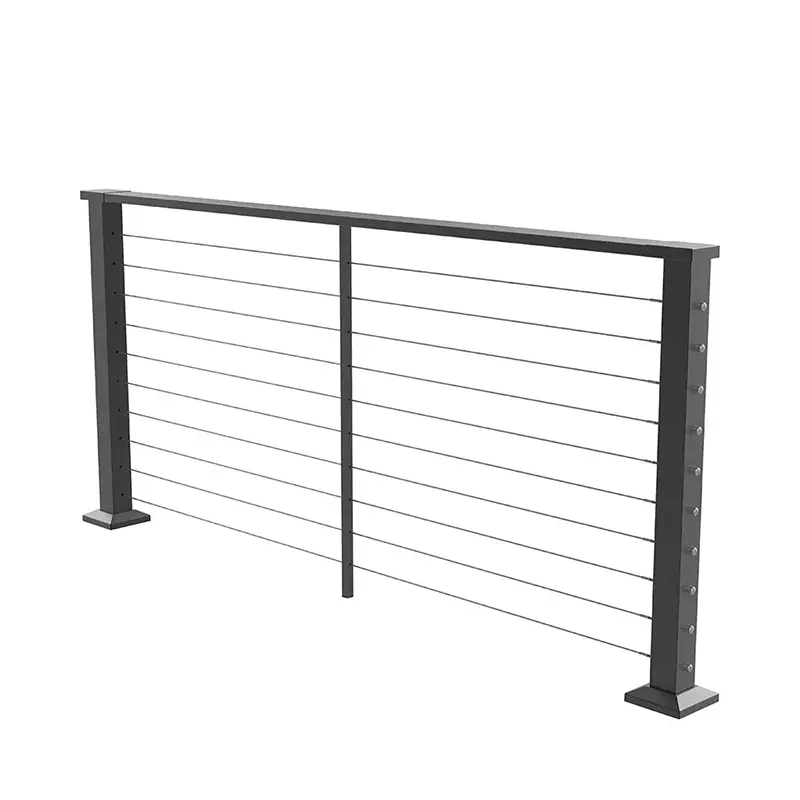

Een kabelleuning is een railingsamenstel waarbij horizontale RVS kabelbanen de vulling vormen tussen constructiepalen, met daarboven een doorlopende grijpbare bovenrail. De kabelinvulling vervangt traditionele massieve balusters of panelen, waarbij de zichtlijnen behouden blijven en tegelijkertijd wordt voldaan aan de structurele veiligheidseisen van een veiligheids- of leuningsysteem dat voldoet aan de norm.

De bovenrail is het bepalende element. Het moet doorlopend zijn, op de juiste hoogte, en een grijpbare dwarsdoorsnede bieden waarmee gebruikers contact kunnen houden bij het oversteken van trappen of hellingen. Vionta Metal levert bovenrails in ronde roestvrijstalen buis (de meest voorkomende specificatie) en met hout afgedekte kanalen (voor toepassingen waarbij een warmer gripoppervlak vereist is).

Materiaal opties

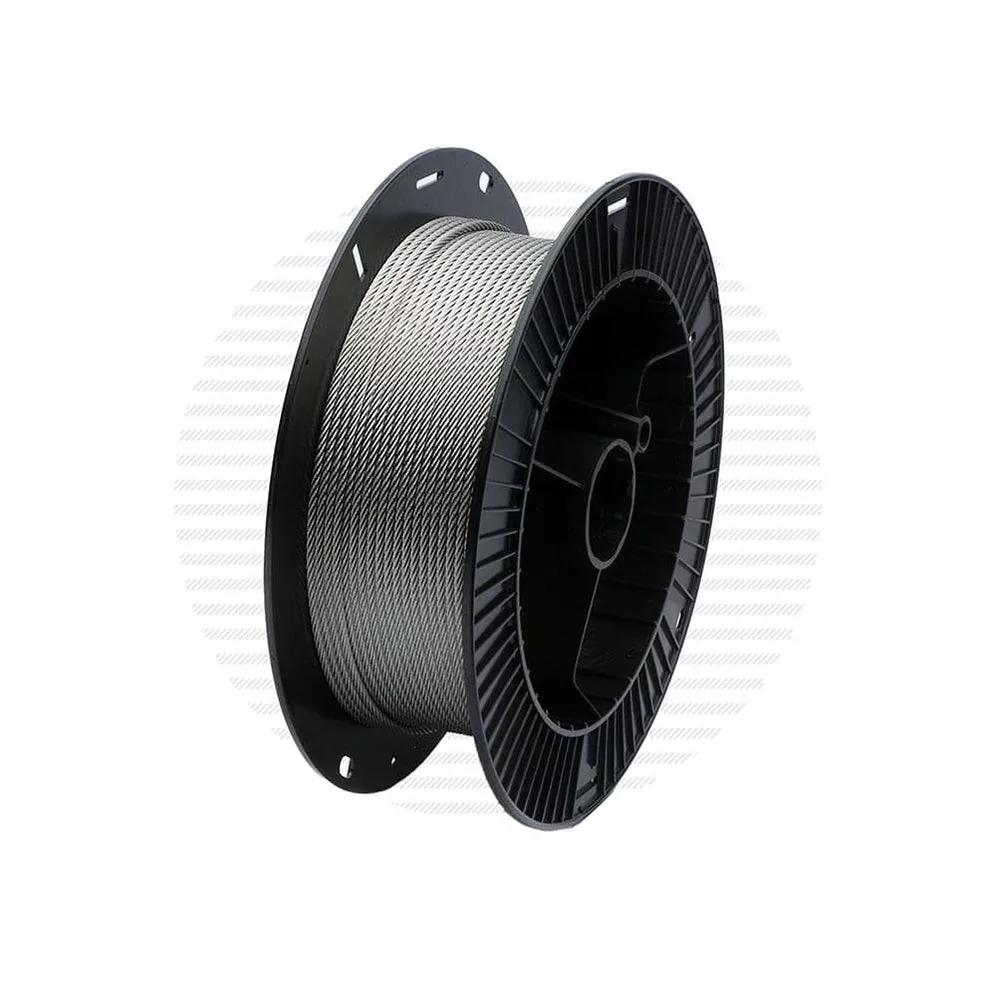

Alle kabels, palen en fittingen worden geleverd in RVS 304 of 316. De juiste kwaliteit is afhankelijk van de installatieomgeving:

Specificeer overal dezelfde kwaliteit voor kabels, palen, fittingen en bovenrailbuizen om galvanische corrosie tussen ongelijksoortige metalen te voorkomen.

Technische specificaties

Naleving van de codeReferentie

Kabelleuningsystemen worden gebruikt in projecten binnen meerdere regelgevingskaders. Het volgende is specifiek van toepassing op de vereisten voor leuningen (geen voorzieningen voor leuningen/balustrades):

De standaard ronde buis bovenrail (Ø 42,4 mm) van Vionta Metal valt binnen het grijpbare bereik voor IRC-, IBC-, AS 1428.1- en NBC-vereisten. Gegevens over productafmetingen en materiaalcertificaten zijn op aanvraag verkrijgbaar ter ondersteuning van indieningen voor naleving.

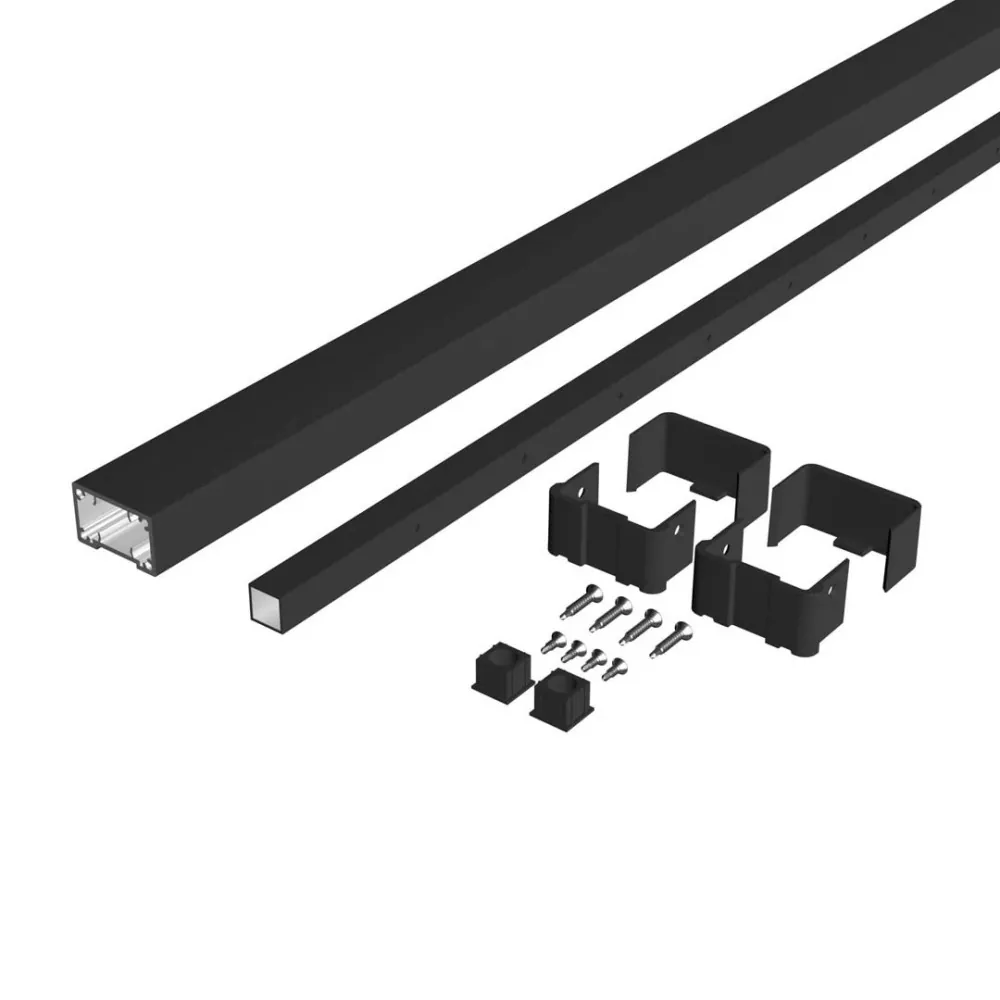

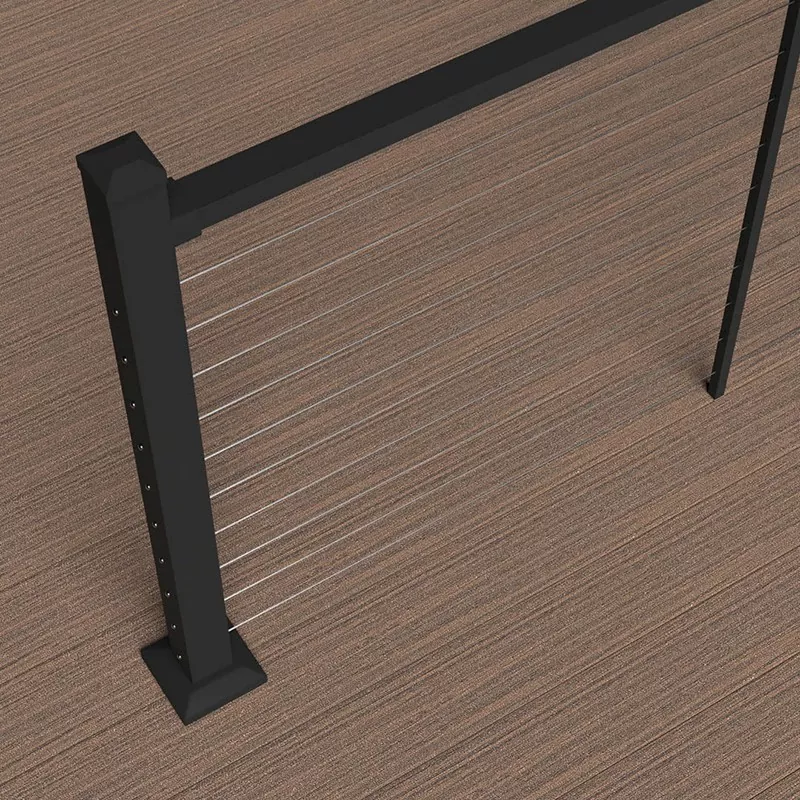

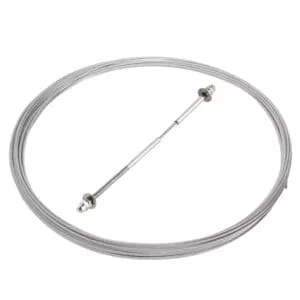

Systeemcomponenten

Toepassingsscenario's

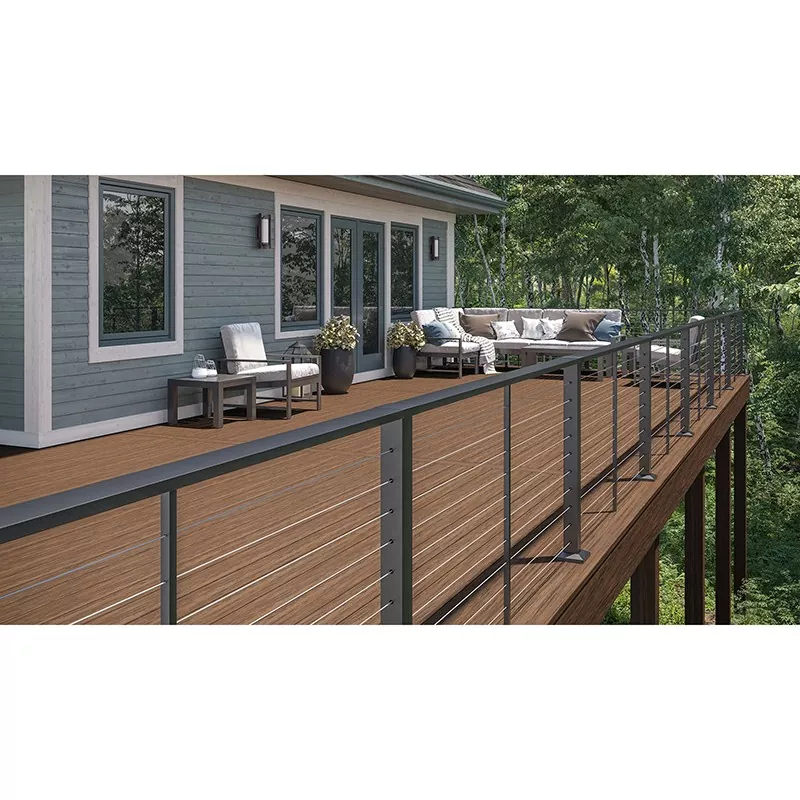

Kabelleuningsystemen worden overal gespecificeerd waar een grijpbare leuning die voldoet aan de voorschriften naast een open kabelinvulling vereist is. Veel voorkomende toepassingen zijn onder meer:

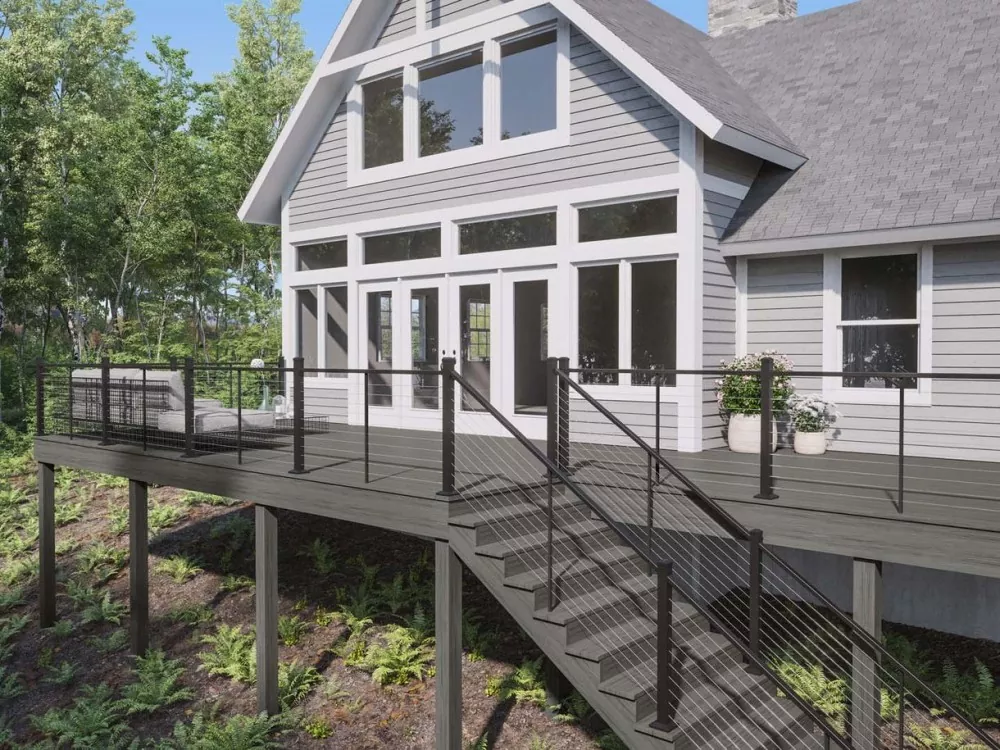

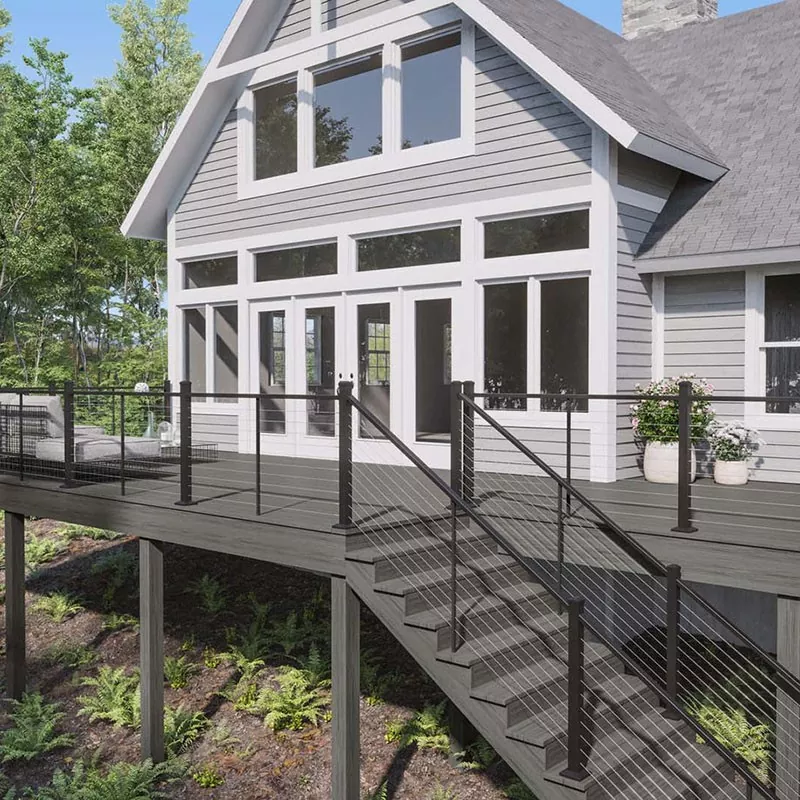

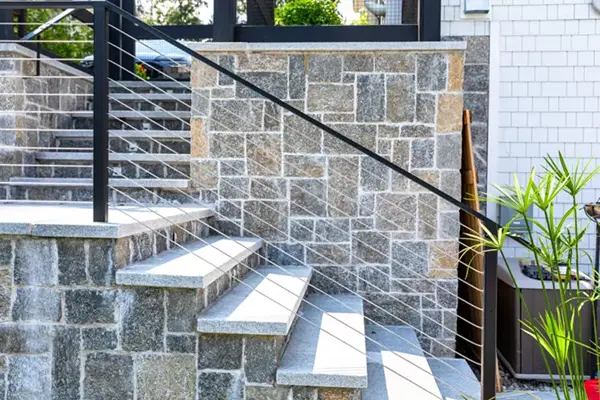

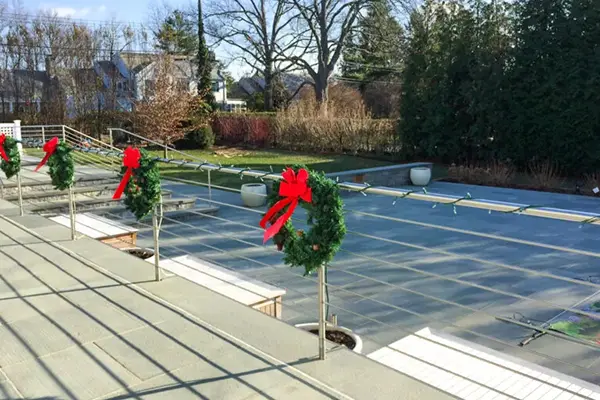

Interne woontrappen en zoldertrappen — Houten dektrappen buiten — Betonnen en stalen commerciële trapkernen — Trapbalustrades voor hotel- en horecatrappen — Openbare trap- en hellingleuningsystemen — Mezzanine- en galerijtrapverbindingen — Roltrappen en balustrades voor rolpaden

Aanpassingsopties

Vionta Metaalfabriceert kabelleuningsystemen volgens projectspecifieke eisen. De volgende parameters kunnen allemaal worden opgegeven tijdens de bestelfase:

OEM- en private-labelprogramma's zijn beschikbaar voor importeurs en distributeurs van bouwproducten. Neem contact op met riley@viontametal.com met projecttekeningen of specificaties voor een offerte op maat.

Installatieoverzicht

De installatie van kabelleuningen op een trap volgt dezelfde volgorde als bij een plat deksysteem, met extra overwegingen voor de hellingshoek van de trap en de doorlopende bovenrails.

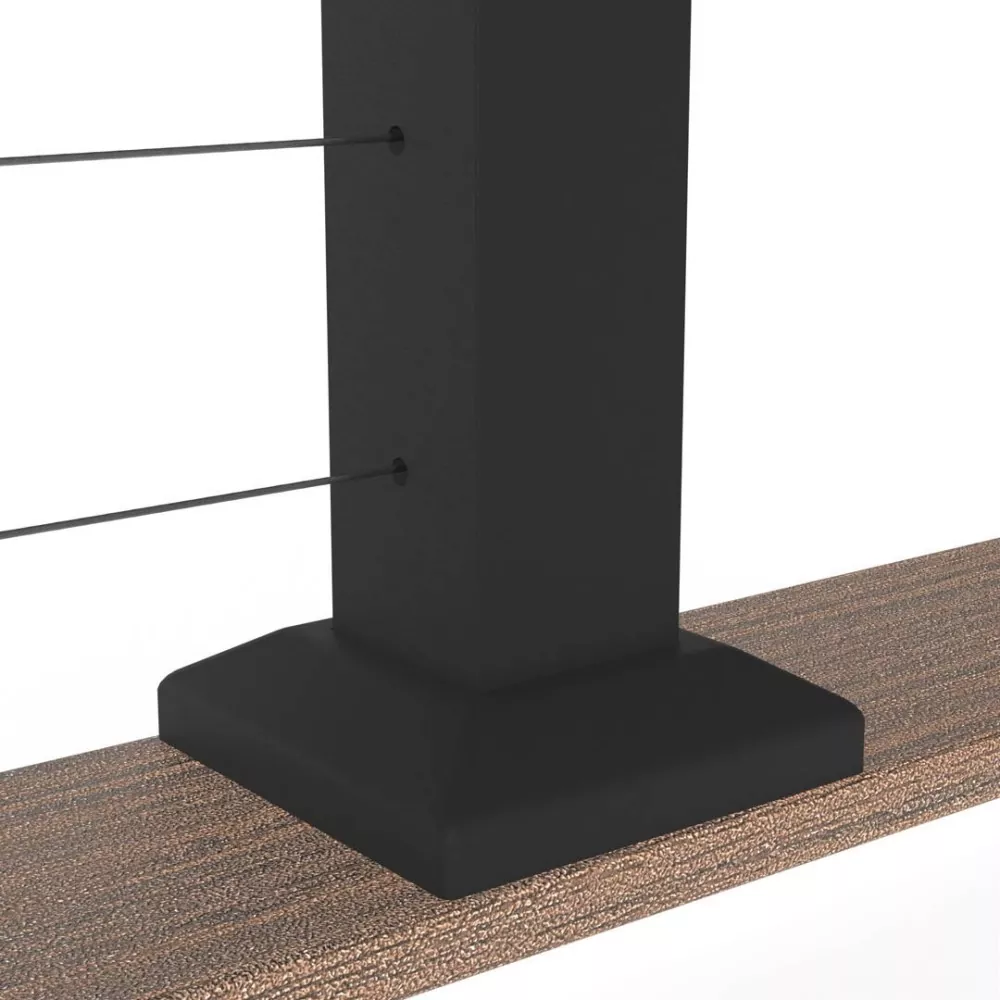

1. Bevestig de basisplaten van de paal aan de trapboom of ondergrond op gespecificeerde middelpunten. Voor traptoepassingen worden palen doorgaans loodrecht verticaal geplaatst, niet loodrecht op de hark.

2. Zet de palen loodrecht en zet de basisplaten vast. Controleer de uitlijning met een touwtje van de bovenste naar de onderste paal.

3. De voedingskabel loopt door palen en tussengeleiders. Bij schuine trappen worden aan de boven- en onderstijl kabelhoekbeslag gebruikt.

4. Breng spanning aan op de kabeltrajecten volgens Vionta's spanspecificatieblad. De doelspanning varieert afhankelijk van de kabeldiameter en de paaloverspanning.

5. Bevestig de bovenrail – doorlopend van het bovenste bordes tot de onderste nieuweling. Wandbeugels bevestigen de rail waar nodig aan metselwerk of hout.

6. Controleer de kabelafstand, het loodrechte punt en het aanhaalmoment van alle bevestigingsmiddelen. Na 30 dagen opnieuw spannen.

Vionta Metaallevert bij elke bestelling PDF-installatiehandleidingen, trapspecifieke spanspecificatiebladen en montagemomentwaarden. Voor complexe trapconfiguraties kan ons technisch team op verzoek winkeltekeningen verstrekken.

Kwaliteitscontrole

Fabrieks- en OEM-services

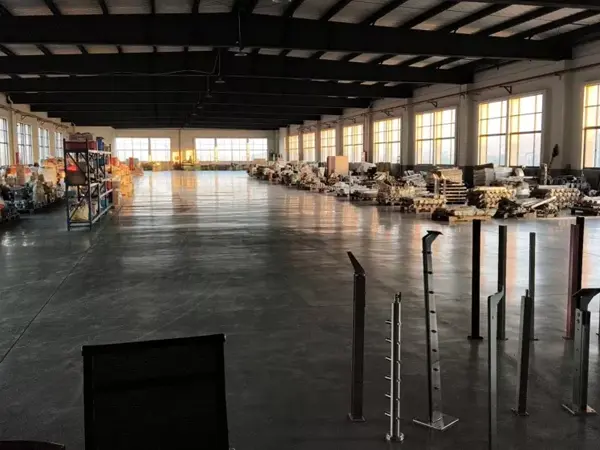

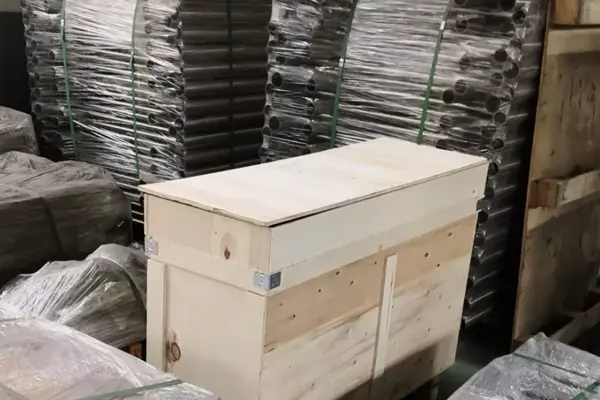

Vionta Metaalexploiteert een eigen productiefaciliteit in Cixi, Ningbo. Wij verzorgen de extrusie, het snijden, het lassen, het polijsten, de kabelassemblage en de inspectie vóór verzending in eigen huis. Er zijn OEM- en private-labelprogramma's beschikbaar. We kunnen kabelleuningsystemen volgens uw specificaties vervaardigen, uw merkmarkeringen aanbrengen en verpakken volgens uw etiketteringsvereisten.

Wij leveren kabelleuningsystemen aan Groot-Brittannië, Duitsland, Nederland, Australië, Canada en de Verenigde Staten. Materiaaltestcertificaten en inspectieondersteuning door derden zijn beschikbaar voor projecten die dit vereisen.

Veelgestelde vragen

Wat is het verschil tussen een kabelleuning en een kabelbalustrade?
Een kabelleuning heeft een grijpbare bovenrail als primair functioneel element; het is de juiste specificatie voor traptoepassingen waarbij de regelgeving een doorlopende leuning vereist. Een kabelbalustrade verwijst naar het volledige afschermingssysteem (palen plus kabelinvulling) en mag geen grijpbare bovenrail bevatten. Voor trappen specificeer kabelleuning; voor terras- en balkonomtrekken specificeert u de kabelbalustrade.

Welke toprailprofielen zijn er beschikbaar?
Ronde buis van roestvrij staal met een diameter van 42,4 mm of Ø 48,3 mm (geborsteld of spiegelgepolijst) en een kanaal met houten kap met een doorsnede van ongeveer 45×65 mm. De ronde buisopties vallen binnen het grijpbare diameterbereik vereist door IRC, IBC en AS 1428.1.

Kan kabelleuning worden gebruikt op schuine of spiraalvormige trappen?
Ja. Hoekpalen met kabelhoekstukken zorgen ervoor dat de kabeltrajecten bij bordessen van richting kunnen veranderen zonder dat de vulling wordt onderbroken. Vionta Metal fabriceert op aanvraag systemen volgens projectspecifieke trapgeometrie.

Welke kabelkwaliteit moet ik opgeven voor buiteninstallaties?

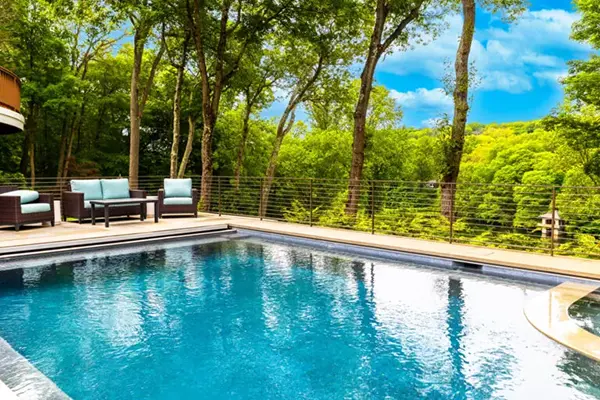

Voor de meeste buitenomgevingen is klasse 304 voldoende. Voor installaties aan de kust, aan het water of aan het zwembad, specificeer overal 316: kabels, palen en alle fittingen. Gebruik dezelfde kwaliteit voor alle metalen onderdelen om galvanische corrosie te voorkomen.

Voldoet de kabelleuning aan de eisen van de trapleuningcode?
Ja, wanneer de diameter van de bovenrail binnen het grijpbare bereik ligt (doorgaans 1,25–2 inch / 32–51 mm voor Amerikaanse codes). Vionta Metal kan specificaties en maatgegevens leveren ter ondersteuning van de nalevingsdocumentatie voor IRC, IBC, AS 1428.1, BS EN 1991 en NBC.

Wat is de doorlooptijd vanuit China?
Standaardproductie en verzending duren 15-25 dagen, afhankelijk van het ordervolume en maatwerk. Doorlooptijden worden bevestigd in de offertefase.
